Moderne motorsystemen zijn efficiënter dan ooit, maar die efficiëntie maakt het opsporen van storingen ook complexer. Problemen met de vuldruk, storingen in de luchtstroom en DTC's die verband houden met sensoren kunnen technici vaak tot verkeerde conclusies leiden als onderdelen niet goed worden gecontroleerd.
Met begeleide componententests (Guided Component Tests, CTM) is er geen giswerk meer nodig. U krijgt toegang tot gestructureerde, stapsgewijze testprocedures en workflows waarmee u componenten snel kunt controleren en de hoofdoorzaak van problemen snel en met vertrouwen kunt vaststellen.
Traditionele diagnostiek leidt vaak tot:
• Onderdelen vervangen uitsluitend op basis van foutcodes
• Langdurige testprocedures volgen zonder aanwijzingen
• Ontbrekende mechanische oorzaken van elektrische storingen
In de praktijk worden fouten echter vaak beïnvloed door:
• Beperkingen in de luchtstroom of boostlekken
• Bekende systeemgedragingen en storingspatronen
• Mechanische storingen die de meetwaarden van de sensoren beïnvloeden
Begeleide componententests combineren nauwkeurige gegevens, systeemkennis en gestructureerde workflows, waardoor u direct het juiste diagnostische traject kunt volgen.
Met begeleide componententests kunt u:
• De onderdelen controleren voordat u ze vervangt
• Mechanische en elektrische storingen gezamenlijk opsporen
• Gestructureerde, efficiënte diagnostische stappen volgen
• Het onnodig vervangen van onderdelen verminderen
• Het percentage problemen dat bij de eerste poging wordt opgelost, verbeteren
• Herhalingsreparaties en terugkomende klachten tot een minimum beperken
Vertrouw op ons: wij zorgen ervoor dat u altijd een stap voor blijft
Moderne diagnostiek vereist meer dan alleen het uitlezen van foutcodes; het vereist inzicht in hoe systemen zich onder reële omstandigheden gedragen.
De nieuwste softwareversie breidt de dekking van de belegeide componententests (CTM) uit naar belangrijke systemen, waaronder drukvulling en ABS, en combineert daarbij:
• Procedures voor testen onder begeleiding: Stapsgewijze validatie van sensoren, actuatoren en schakelingen
• Integratie van OEM-gegevens: Nauwkeurige specificaties en verwachte resultaten
• Inzichten uit de praktijk: Bekende storingen en gedragingen die de systeemprestaties beïnvloeden
• Ondersteunend beeldmateriaal: Duidelijke testopstellingen en locaties van de componenten
Deze verbeteringen helpen technici om over te stappen van reparaties op basis van veronderstellingen naar diagnoses op basis van feiten, waardoor de efficiëntie en de productiviteit van de werkplaats worden verbeterd

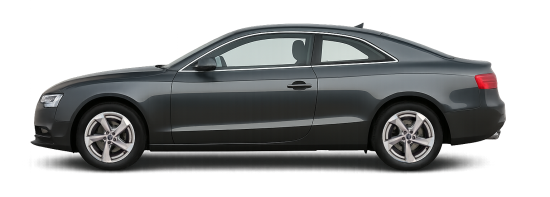

Bij de Audi A5 2,0 l diesel (2011–2017) kunnen er storingen in het ABS-waarschuwingslampje optreden die verband houden met de DTC: C101A-29 (snelheidssensor voorwiel links – bereik/prestaties) leidt vaak tot onnodige vervanging van de sensor.
Storingen in het wielsnelheidssignaal worden niet altijd veroorzaakt door de sensor zelf. Intermitterende of onstabiele meetwaarden kunnen worden beïnvloed door de staat van de bedrading, signaalvariaties onder belasting of de installatieomstandigheden; daarom is een nauwkeurige controle van essentieel belang voordat onderdelen worden verwijderd.
Nieuw in deze softwareversie: De nieuwe tips in de ABS-probleemoplossingsgids belichten bekende storingen en onderhoudsoverwegingen voor deze toepassing, ondersteund door verbeterde afbeeldingen waarmee de locatie en de staat van de onderdelen duidelijk kunnen worden vastgesteld. Vervolgens kunnen begeleide componententests worden gebruikt om het signaalgedrag en de integriteit van het circuit te controleren, zodat de storing correct wordt vastgesteld voordat er onderdelen worden vervangen.
Een belangrijk aandachtspunt bij het onderhoud van dit voertuig is het ontwerp van de sensorbevestiging. De wielsnelheidssensor is met een inbusbout van 5 mm in de naaf bevestigd en kan door corrosie tussen ongelijksoortige materialen vastlopen.
Als u de verwijdering probeert uit te voeren zonder voorafgaande controle, kan dit leiden tot:
Door begeleide componententests te combineren met de inzichten van Problemen oplossen kunnen technici de hoofdoorzaak vaststellen voordat ze onderdelen verwijderen, onnodige vervanging van onderdelen voorkomen en het risico op extra reparatiewerkzaamheden verminderen.

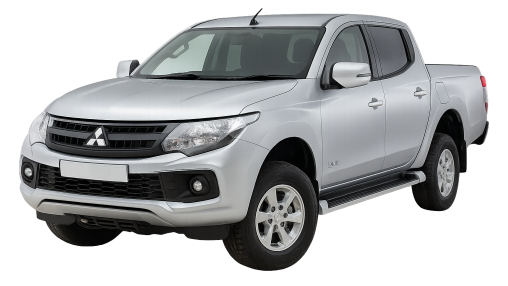

Bij de Mitsubishi L200 2,4 l diesel (2016–2019) doen zich storingen in de vuldruk voor die verband houden met de DTC: Foutcode P0106 (bereik/werking van het circuit van de MAP-sensor/barometrische druksensor) leidt vaak tot onnodige vervanging van de MAP-sensor.
Lage boostwaarden of onwaarschijnlijke drukwaarden worden niet altijd door de sensor zelf veroorzaakt. In veel gevallen worden deze storingen beïnvloed door problemen met de luchtstroom en de druktoevoer binnen het inlaatsysteem, waarbij vernauwingen of verstoppingen een directe invloed kunnen hebben op de uitleeswaarden van de sensoren.
Nieuw in deze softwareversie: De nieuwe tips voor het oplossen van motorproblemen belichten bekende problemen binnen het inlaatsysteem, ondersteund door verbeterde afbeeldingen waarmee inspectiepunten zoals leidingen en drukaansluitingen duidelijk kunnen worden geïdentificeerd. Met behulp van begeleide componententests kunnen vervolgens de sensoruitgang, de referentiespanning en de aardingsintegriteit worden gecontroleerd, zodat wordt gewaarborgd dat de sensor en het circuit correct functioneren voordat er onderdelen worden vervangen.
Een bekend probleem bij deze toepassing is een vernauwing in de vacuümleiding of drukstomp van het inlaatspruitstuk, die vaak wordt veroorzaakt door koolstofafzetting. Dit kan leiden tot onjuiste drukmetingen, waardoor de noodmodus wordt geactiveerd en er foutcodes met betrekking tot de drukopbouw worden gegenereerd. Als deze onderdelen niet in een vroeg stadium van het diagnoseproces worden gecontroleerd, kan de storing ten onrechte aan de sensor zelf worden toegeschreven.
Door begeleide componententests te combineren met de inzichten van Problemen oplossen kunnen technici niet-elektrische oorzaken van de storing opsporen, de werkelijke hoofdoorzaak vaststellen en onnodige vervanging van onderdelen voorkomen.

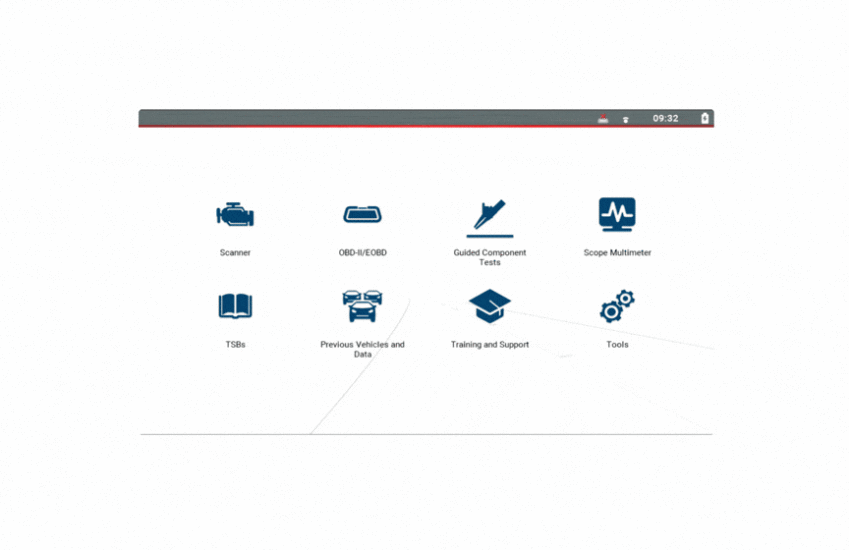

*Schermafbeelding getoond van de Engelstalige softwareversie
Om de complexiteit te verminderen, zorgen de gepatenteerde Fast-Track®-workflow voor probleemoplossing en de gefilterde informatie ervoor dat u zich kunt richten op het specifieke voertuig en de code waaraan u werkt, inclusief:
|
|
